一、概述

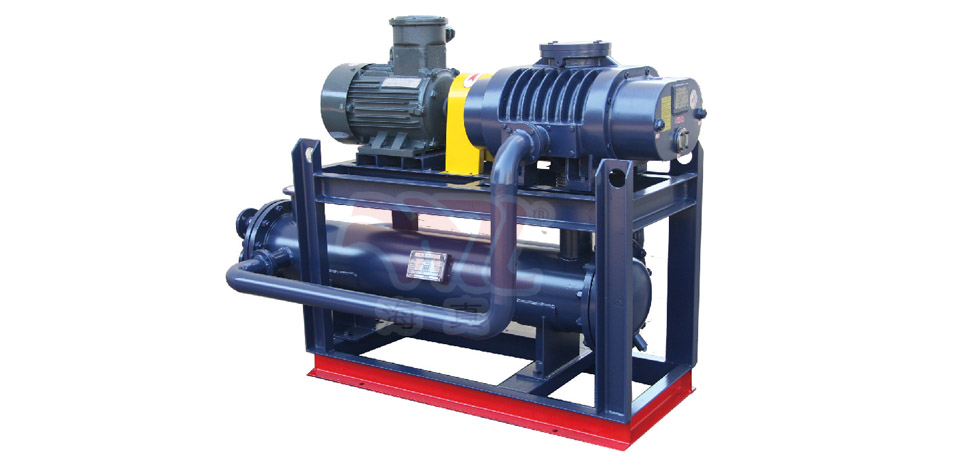

ZJQ系列氣冷式羅茨真空泵，是在ZJ系列羅茨真空泵的基礎上增加了旁路氣體冷卻系統而衍生出來的新產品。由于其特殊的結構設計，使其可在高壓差和高壓縮比下長期可靠的運行。冷卻氣體從泵的兩側進入泵內吸氣腔，使泵不會因氣體的壓縮而出現過熱，且對泵的抽氣性能沒有任何影響。
冷卻器和電機是每臺泵必備的附件，冷卻器和電機的規格是根據不同的工況而定。泵可以單獨使用，或與液環真空泵和普通羅茨真空泵串聯成機組，達到更高真空度來滿足各類工藝要求。
二、主要特點
● 可以單獨使用也可多級串聯使用或與液環泵串聯使用。
● 直排大氣時的工作真空度可以達到150mbar。
● 多級串聯或液環真空泵串聯后可以達到中真空范圍。
● 特殊結構設計確保在高壓差和高壓縮比時不會過熱過載。
● 良好的動平衡試驗和高精度機械加工確保產品運轉平穩安靜。
● 先進的平衡式機械密封使泵的密封性能更優越。
● 泵腔為無油結構，適用于抽除一般空氣及各種特殊氣體。
● 與其它機械真空泵比較，節能效果顯著。
型號/性能/參數（Type-Performance-parameter）
|
型號 |
抽氣速率 |
極限壓力 |
轉速 |
功率 |
進氣口徑 |
排氣口徑 |
冷卻水量 |
|
ZJQ-70 |
70 |
15000 |
2900 |
1.5～7.5 |
80 |
50 |
2000 |
|
ZJQ-150 |
150 |
13000 |
1450 |
3～18.5 |
100 |
80 |
3500 |
|
ZJQ-300 |
300 |
13000 |
1450 |
5.5～37 |
150 |
100 |
6000 |
|
ZJQ-600 |
600 |
13000 |
1460 |
7.5～75 |
200 |
150 |
9000 |
|
ZJQ-900 |
900 |
13000 |
990 |
11～90 |
250 |
200 |
15000 |
|
ZJQ-1200 |
1200 |
13000 |
1470 |
11～132 |
250 |
200 |
15000 |
|
ZJQ-2500 |
2500 |
13000 |
980 |
22～280 |
350 |
300 |
28000 |
|
ZJQ-3750 |
3750 |
13000 |
1470 |
30～400 |
350 |
300 |
35000 |
